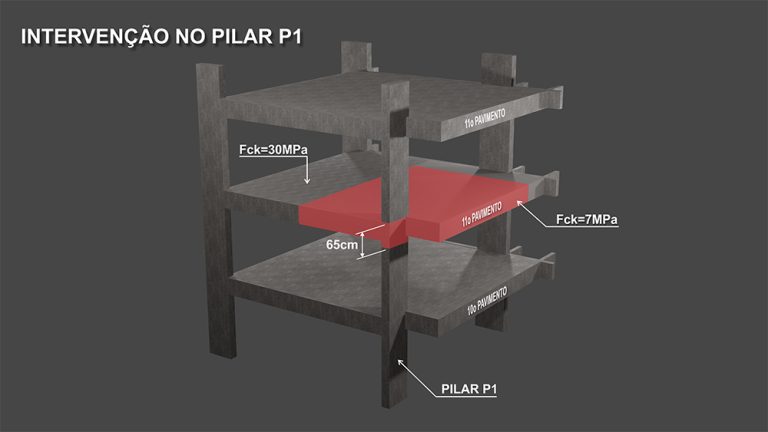

A intervenção estrutural foi necessária devido à redução na Resistência Característica à Compressão do Concreto (fck) em um determinado trecho.
O fck especificado em projeto é de 30MPa e nesse trecho de 60cm de altura o ensaio retornou 7MPa.

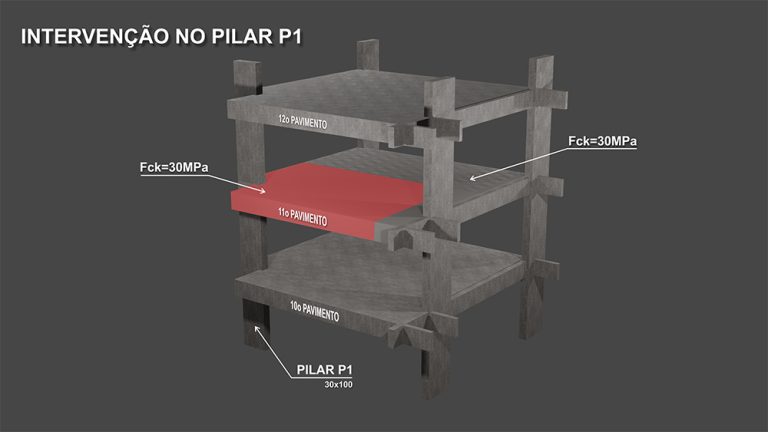

O trecho está localizado no 11o andar em uma torre de 22 pavimentos.
Fizemos um modelo estrutural do edifício no sistema TQS para termos uma visão real de como estava se comportando a estrutura com a redução do fck naquele trecho.
Dados fornecidos pelo modelo estrutural:
- Carga no pilar naquele pavimento;
- Carga nas vigas;
- Deformação de vigas e lajes.
Verificando a necessidade do reforço elaboramos o projeto de intervenção estrutural.
ETAPA 01: Reforço estrutural do pilar P1 100×30.
O pilar P1 e as vigas e lajes do trecho prejudicado precisavam ser reforçados. No entanto a Intervenção teve inicio com o Pilar P1 por esse elemento ser o de maior importância estrutural.

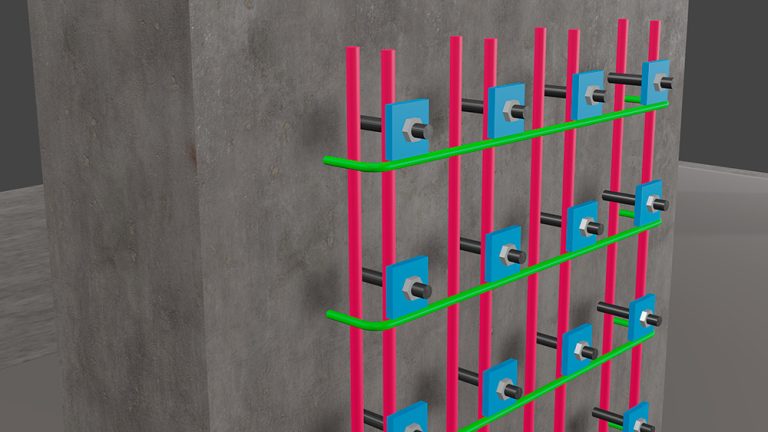

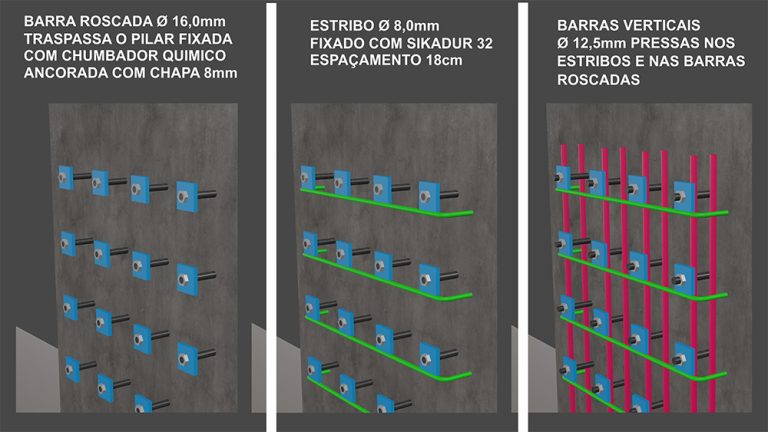

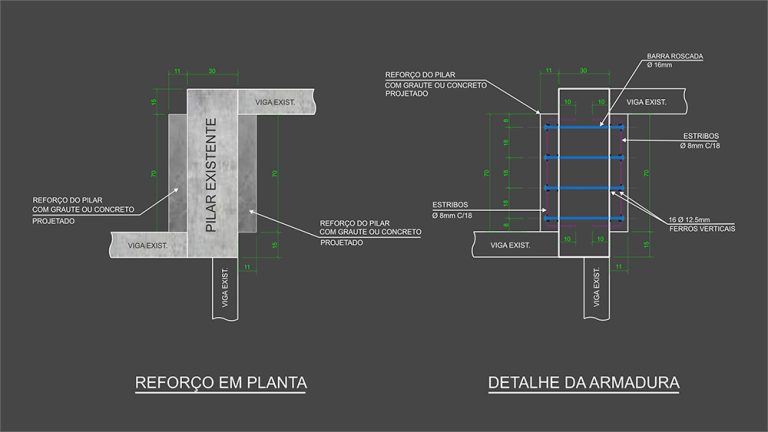

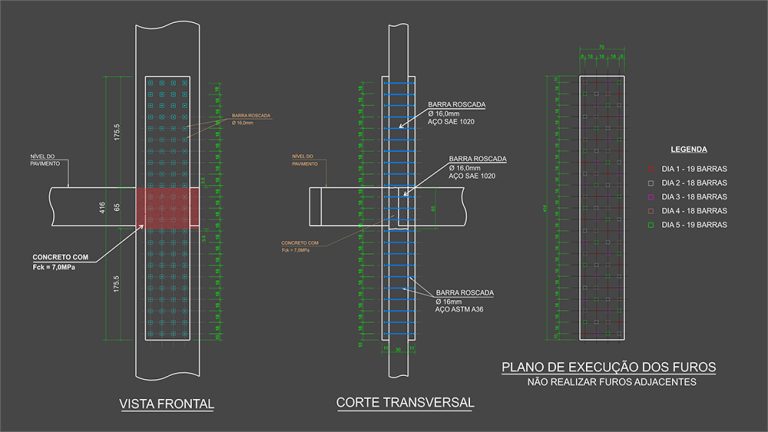

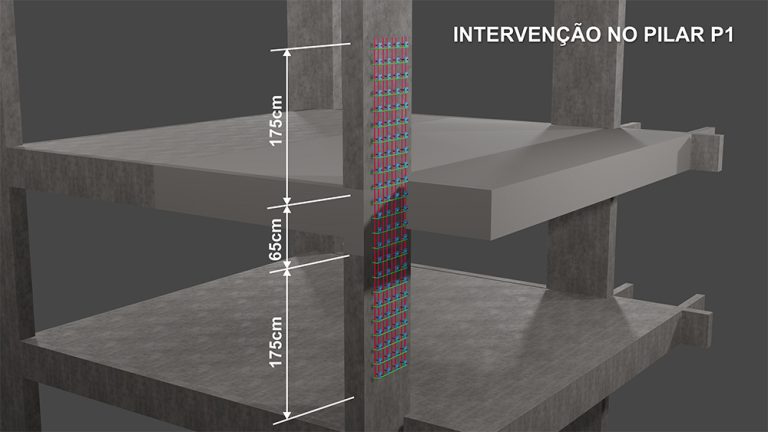

O trecho do pilar P1 com fck reduzido tinha altura de 60cm no nível do pavimentos. Executamos um acréscimo de seção com groute que funciona como uma “Tala” no pilar.
